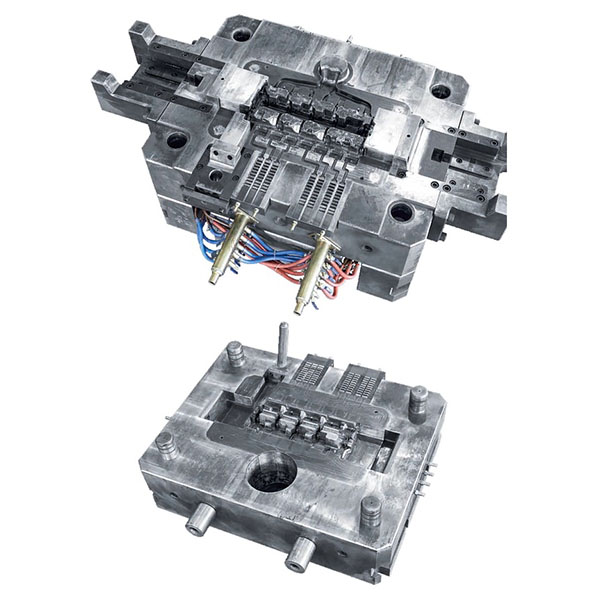

Cetakan die casting penutup poros katup untuk komponen mesin

Cetakan die casting penutup poros katup menjalankan fungsi kritis dalam menyuntikkan logam cair, pembentukan, pembuangan udara, dan pengendalian pendinginan, yang secara langsung mempengaruhi akurasi dimensi, kualitas permukaan, dan kesesuaian perakitan bagian-bagian tersebut. Kami menyediakan layanan pengembangan dan pengiriman cetakan secara terintegrasi, mulai dari tinjauan desain, analisis aliran cetakan, pemilihan bahan, pembuatan cetakan, verifikasi uji coba, hingga dukungan produksi massal.

Tinjauan desain dan teknik:

1. Analisis aliran cetakan: Menggunakan simulasi aliran cetakan CAE untuk mengevaluasi sistem saluran, urutan pengisian, jalur pengendapan, dan risiko porositas, serta mengoptimalkan lokasi saluran dan skema ventilasi.
2. Desain struktural: Menentukan garis pemisahan, mekanisme pengeluaran, geseran, dan solusi penempatan secara rasional untuk memastikan perakitan yang mudah, pelepasan cetakan yang andal, dan pengurangan pemesinan sekunder.
3. Ketahanan dan kemudahan pemeliharaan: Desain bagian yang dapat diganti di lokasi aus kritis, seperti selongsong aus dan insersi inti yang dapat diganti, serta sediakan ruang untuk perbaikan guna memudahkan pemeliharaan di masa depan.

Prosedur pemrosesan dan manufaktur untuk cetakan die casting penutup camshaft:

1. Pengerjaan CNC: Gunakan mesin CNC 5-sumbu atau multi-sumbu untuk pengerjaan kasar dan halus guna memastikan akurasi geometri rongga dan konsistensi datum.
2. Pemotongan kawat / EDM / WEDM: Digunakan untuk pemesinan presisi rongga kompleks, fitur halus, dan bahan berkeras tinggi, serta untuk operasi pembukaan cetakan.
3. Perlakuan panas: Lakukan perlakuan quenching, tempering, atau quenching-and-tempering sesuai dengan persyaratan bahan dan umur pakai untuk mengontrol distorsi dan mencapai kekerasan dan ketangguhan yang diperlukan.
4. Penggerindaan dan penghalusan presisi: Lakukan penghalusan cermin atau tekstur yang ditentukan pada permukaan penyegelan, permukaan tampilan, dan permukaan yang berpasangan untuk memenuhi persyaratan estetika dan perakitan.
5. Perakitan dan pengujian: Pasang saluran pendingin, penanda posisi, sistem pengeluaran, dan rel geser; lakukan uji celah, stroke, dan gerakan untuk memastikan operasi yang andal.

Uji cetakan dan optimasi:

1. Uji cetakan pertama: Selama fase uji, produksi bagian cetakan pertama, periksa dimensi, konsistensi ketebalan dinding, kinerja pengisian dan pendinginan, serta catat parameter operasi dan anomali.
2. Analisis dan koreksi cacat: Berdasarkan cacat seperti flash, lubang penyusutan, cold shut, atau bekas terbakar, modifikasi sistem saluran, ventilasi, atau pengendalian suhu secara berulang dan lakukan perbaikan lokal.
3. Konfirmasi proses: Tentukan kecepatan injeksi, tekanan tahan, waktu pengendapan/pembekuan, suhu cetakan, dan kondisi pelepasan cetakan; buat laporan uji coba dan kartu proses untuk referensi produksi massal.

Industri yang sesuai dan aplikasi tipikal untuk cetakan die casting penutup poros cam:

1. Cocok untuk produksi medium hingga tinggi volume komponen mesin dan transmisi otomotif, seperti penutup camshaft, braket, dan komponen penyegelan.
2. Juga cocok untuk mesin industri, peralatan teknik, dan produksi bagian struktural yang memerlukan perakitan presisi tinggi.
