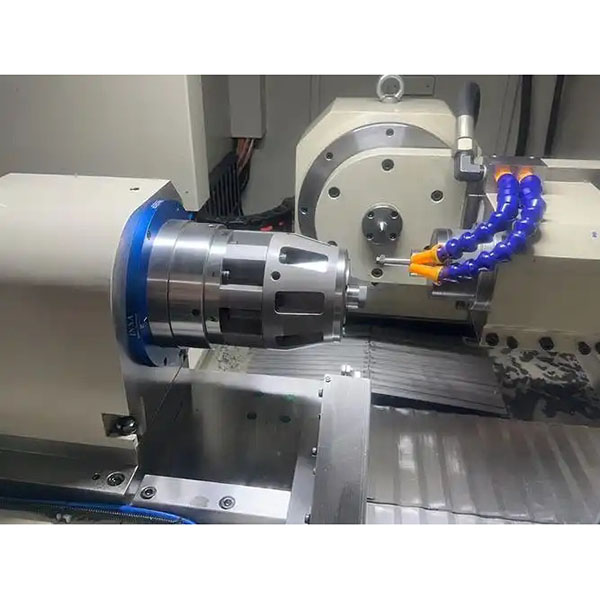

Penggerindaan CNC untuk toleransi presisi dan permukaan halus

Penggerindaan CNC dapat mencakup berbagai jenis, termasuk penggerindaan silinder eksternal, penggerindaan internal, penggerindaan tanpa poros, penggerindaan permukaan, penggerindaan profil/bentuk, dan penggerindaan alat. Metode ini cocok untuk pemesinan presisi tinggi pada bahan-bahan sulit seperti logam, keramik, dan paduan keras.

Keunggulan utama penggerindaan CNC:

1. Ketepatan dimensi dan geometri yang tinggi: secara rutin stabil pada ±0.005–±0.01 mm atau lebih baik. Pengendalian keliling, silindrisitas, kesetaraan, dan ketegakan lebih dapat diandalkan.
2. Kekasaran permukaan rendah: kekasaran permukaan Ra biasanya mencapai 0,2–0,8 μm (tergantung bahan dan roda), memenuhi persyaratan untuk bantalan, segel, dan sambungan geser.
3. Stabilitas dan konsistensi: program CNC, kecepatan konstan/kecepatan permukaan konstan, dan kompensasi roda memastikan konsistensi batch dan mengurangi fluktuasi proses.
4. Cocok untuk bahan yang sulit diolah: secara andal mengolah baja keras, paduan keras, keramik, paduan titanium, paduan nikel, dan bahan lain dengan kekerasan tinggi atau rapuh.
5. Efisien dan andal: meningkatkan tingkat keberhasilan pada tahap finishing akhir, mengurangi biaya koreksi dan perbaikan selanjutnya.

Bahan dan jenis benda kerja yang dapat diproses dengan penggerindaan CNC:

1. Bahan: baja yang dikeraskan/ditemper, baja tahan karat, paduan aluminium (perlu penyesuaian roda), paduan tembaga, paduan titanium, paduan nikel, paduan keras (karbida), keramik, keramik kaca, dll.
2. Benda kerja: poros, selongsong, elemen geser, kontur cetakan, alat potong dan pengukur, inti dan dudukan katup, poros dan rotor pompa, peluncur panduan linear, bagian datar presisi, dll.

Jenis roda gerinda:

1. Aluminium oksida (A/WA): bagian baja umum dan bahan kekerasan sedang.
2. Silicon karbida (GC): cocok untuk besi cor, logam non-ferrous, dan bahan rapuh.
3. Diamond (D): cocok untuk paduan keras (karbida terikat), keramik, dan keramik kaca.
4. Boron nitrida kubik (CBN): cocok untuk baja yang dikeraskan dan bahan besi berkeras tinggi; efisiensi tinggi dan aus rendah.

Peralatan dan konfigurasi:

1. Peralatan: Grinder eksternal/internal CNC, grinder tanpa poros CNC, grinder permukaan CNC, grinder profil CNC, grinder alat CNC. Disarankan menggunakan poros berketahanan tinggi, rel panduan presisi, dan sistem pendingin yang stabil.
2. Jenis ikatan: vitrifikasi (keramik), resin, logam, elektrolisis, dll. Dipilih sesuai dengan bahan dan persyaratan presisi.
3. Ukuran butiran dan kekerasan roda: butiran halus dan kekerasan sedang untuk penggerindaan akhir; butiran kasar dan kekerasan tinggi untuk penggerindaan kasar. Harus menyeimbangkan kemampuan mengasah diri dan retensi bentuk.
4. Penjepitan dan penyangga: penjepit tiga/empat gigi, pusat dan lubang pusat, penyangga tanpa pusat, dan roda pengatur. Untuk bagian dinding tipis, gunakan fixture khusus dan penjepitan bertekanan rendah.

Pengaturan parameter proses:

1. Kecepatan permukaan (perifer) roda: disesuaikan dengan bahan roda dan bahan benda kerja, umumnya 20–45 m/s; CBN/diamond dapat lebih tinggi (ikuti spesifikasi keamanan peralatan dan roda).
2. Kecepatan pemotongan dan kedalaman potongan: kedalaman kecil dan kecepatan pemotongan stabil untuk mengontrol panas dan deformasi. Penggerindaan akhir menggunakan potongan mikro dan spark-out.
3. Pendinginan dan pelumasan: pendinginan yang cukup dan terarah untuk mengurangi deformasi termal dan risiko terbakar. Presisi filtrasi memastikan kebersihan cairan pendingin.

Referensi alur proses:

1. Pra-pengolahan: tinjau gambar dan toleransi; konfirmasi kondisi perlakuan panas bahan; pilih jenis roda, butiran, dan ikatan; atur pendingin dan tingkat filtrasi.
2. Penjepitan dan penyelarasan: pastikan koaksialitas dan konsistensi datum; untuk bagian poros, pastikan akurasi lubang pusat dan dukungan yang kokoh.
3. Penggerindaan kasar dan akhir: hapus kelebihan material pada penggerindaan kasar, lalu gerinda akhir hingga ukuran; untuk permukaan kritis, gunakan pengukuran stop-spark dan kompensasi terprogram.
4. Pemeliharaan dan kompensasi: gunakan pemeliharaan berlian atau pemeliharaan dalam proses untuk menjaga bentuk dan ketajaman roda; program kompensasi dimensi dan kompensasi drift termal.
5. Inspeksi dan penghilangan tepian: lakukan pemeriksaan dimensi dan geometri selama proses/offline; lakukan penghilangan tepian ringan dan pembersihan jika diperlukan.

Kontrol kualitas dan inspeksi:

1. Dimensi dan geometri: gunakan mikrometer, pengukur lubang, pengukur udara, pengukur plug/ring, penguji kebulatan, dan CMM untuk memeriksa ukuran, kebulatan, kesetaraan, koaksialitas, dll.
2. Kualitas permukaan: gunakan penguji kerataan untuk Ra/Rz; inspeksi mikroskopik untuk goresan, retakan, dan bekas goresan.
3. Stabilitas: tetapkan statistik SPC, rutinitas inspeksi pertama/selama proses/akhir; catat umur roda dan siklus pemolesan, pantau drift termal dan tren dimensi.
4. Traceability: sediakan laporan inspeksi, catatan batch bahan dan perlakuan panas, serta log parameter proses.

Skenario aplikasi umum untuk penggerindaan CNC:

1. Bantalan dan komponen penyegelan: lintasan bantalan, cincin, permukaan penyegelan.
2. Hidraulik dan pneumatik: inti katup, dudukan katup, bagian geser yang memerlukan ketelitian bulat dan kasar.
3. Alat dan pengukur: permukaan pelepasan, penggerindaan bentuk, dan pengukuran pengukur.
4. Cetakan dan profil presisi: rongga, inti, tiang panduan dan bantalan, insersi, dan permukaan datar presisi.
5. Aerospace dan medis: permukaan sambungan kritis dan fitur mikro pada bahan berketahanan tinggi dan kekerasan tinggi.
6. Elektronik dan semikonduktor: permukaan datar presisi, rel panduan, dan permukaan kontak pendingin panas.

Perbandingan penggerindaan CNC dengan pemesinan, pemotongan, dan jenis penggerindaan lainnya:

1. Pembubutan dan pemesinan: efisiensi tinggi dan pembentukan bentuk yang fleksibel, tetapi presisi akhir dan kualitas permukaan biasanya inferior dibandingkan dengan penggerindaan halus; sering dikombinasikan dengan penggerindaan.
2. Penggerindaan eksternal/internal: digunakan untuk pengukuran presisi tinggi dan pengendalian geometri permukaan berputar dan lubang.
3. Penggerindaan tanpa pusat: solusi efisien dan konsisten untuk pengolahan bagian poros dalam jumlah besar.
4. Penggerindaan permukaan: memastikan kesetaraan dan kekasaran permukaan; cocok untuk permukaan acuan.
5. Penggerindaan profil dan alat: menghasilkan kurva/profil kompleks dan geometri alat yang presisi dengan pembentukan dan pengasahan ulang yang akurat.
