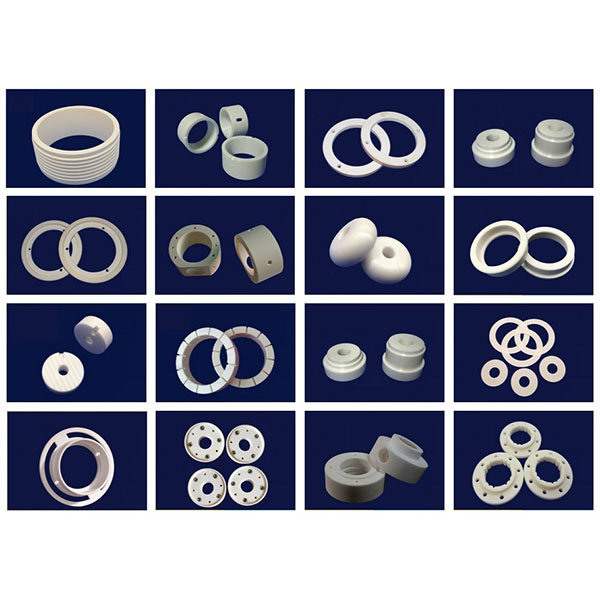

Pengerjaan CNC untuk cincin keramik pada komponen berperforma tinggi

Dengan mesin perkakas khusus, alat potong berlian, dan proses yang matang, kami mencapai pembentukan presisi, koefisien gesekan rendah, dan ketahanan aus serta korosi yang unggul, yang disesuaikan dengan kekerasan dan keretakan tinggi bahan keramik. Kemampuan ini membuat produk kami sangat cocok untuk cincin bantalan, dudukan katup, cincin sensor, washer penyegel, dan berbagai komponen annular yang beroperasi dalam kondisi suhu tinggi, aus tinggi, atau korosif.

Peralatan dan perkakas:

1. Mesin dan kekakuan: Dilengkapi dengan mesin bubut CNC berkekakuan tinggi, pusat pemesinan CNC tiga sumbu dan lima sumbu, grinder silinder internal dan eksternal, mesin honing, mesin pemesinan gabungan presisi, dan peralatan pemesinan mikro-presisi khusus untuk memenuhi persyaratan penjepitan, penempatan, dan akurasi pengulangan untuk komponen cincin berlubang kecil, rasio diameter-ke-ketebalan tinggi, dan dinding tipis.
2. Alat dan bahan habis pakai: Menggunakan alat pemotong internal dan eksternal berlian, end mill berlian, roda gerinda berlian, alat berlapis ultra-keras, dan bahan habis pakai gerinda halus, kami mengoptimalkan geometri alat dan parameter pemotongan/gerinda untuk keramik guna mengurangi risiko retak, pecah, dan kerusakan termal.
3. Peralatan pendukung: Spindel presisi tinggi, fixture dengan pengendalian suhu, sistem pendinginan tekanan ultra-tinggi dan filtrasi partikel, perangkat penekan getaran, serta fixture khusus (mandrel, selongsong, perangkat penempatan elastis) untuk memastikan stabilitas pemesinan dan integritas permukaan.

Metode pemesinan utama untuk pemesinan CNC cincin keramik:

1. Pemotongan presisi dan pengeboran internal/eksternal: Digunakan untuk menetapkan datum pada bahan mentah, penempatan konsentris, dan semi-finishing untuk memastikan keselarasan sumbu internal dan eksternal serta kesesuaian datum permukaan akhir.
2. Penggerindaan dan penghalusan internal dan eksternal: Menggunakan proses penggerindaan berlian dan penghalusan halus untuk mencapai toleransi radial yang ketat dan kerataan permukaan yang rendah, memenuhi persyaratan untuk sambungan gulung atau geser.
3. Pemrosesan dengan getaran ultrasonik (USM) dan penggerindaan ultra-halus: Mengurangi gaya potong dan menekan penyebaran retak, terutama cocok untuk struktur cincin keramik dinding tipis atau sangat rapuh.
4. EDM dan pemesinan mikro: Untuk pembentukan lokal dan pemotongan geometri kompleks, alur internal/eksternal, alur penempatan, atau lubang sangat kecil.
5. Pengamplasan dan pengamplasan mekanis kimia (CMP): Menghasilkan permukaan berkilau seperti cermin pada permukaan kontak penyegelan atau permukaan gesekan yang berpasangan untuk mengurangi gesekan dan meningkatkan penyegelan serta umur pakai.

Pendinginan, pengeluaran serpihan, dan pemasangan:

1. Strategi pendinginan: Gunakan pendinginan terkontrol dan pelumas yang difilter, dikombinasikan dengan fixture yang dikontrol suhu atau sirkulasi pendinginan, untuk menghindari kenaikan suhu lokal yang dapat menyebabkan stres termal dan pergeseran dimensi.
2. Pengeluaran serpihan dan pembersihan: Optimalkan jalur alat dan saluran pengeluaran serpihan untuk bagian berbentuk cincin, dikombinasikan dengan pembersihan ultrasonik dan tekanan tinggi, pembersihan dengan udara, dan proses pengangkatan serpihan vakum untuk mencegah partikel menempel pada permukaan yang berpasangan atau penyegelan yang dapat memengaruhi kinerja.
3. Solusi pemasangan: Mandrel khusus, fixture penempatan konsentris, penjepitan elastis, dan desain dukungan multi-titik untuk memastikan stabilitas dan mencegah deformasi pada bagian cincin dinding tipis atau ramping selama pemesinan.

Bahan yang dapat diolah dan aplikasi tipikal untuk pemesinan CNC cincin keramik:

1. Bahan tipikal: Alumina (Al2O3), nitrida silikon (Si3N4), karbida silikon (SiC), nitrida aluminium (AlN), bahan komposit keramik fungsional, dan keramik berlapis.
2. Aplikasi umum: Cincin bantalan, cincin dudukan katup, cincin penyegel, cincin penempatan, komponen cincin pengendali fluida dan pengukur, cincin pelindung sensor, komponen annular tahan aus dan korosi untuk peralatan semikonduktor dan kimia, serta cincin presisi tinggi untuk instrumen medis dan analitis.

Rekomendasi desain dan pertimbangan manufaktur:

1. Ketebalan dinding dan desain penampang: Hindari dinding yang terlalu tipis dan rasio diameter dalam/luar yang berlebihan; jika diperlukan, sediakan area penjepit/penopang atau tambahkan tulang penguat annular selama fase desain untuk meningkatkan kelayakan manufaktur dan keandalan operasional.
2. Fillet dan chamfer: Sediakan fillet atau chamfer yang sesuai pada pembukaan dalam/luar, permukaan ujung, dan tepi kontak untuk mengurangi konsentrasi tegangan dan memudahkan pemesinan dan perakitan.
3. Toleransi pemesinan dan pas: Tentukan toleransi pemesinan dan pas dengan jelas; permukaan penyegelan atau pergerakan kritis harus mempertahankan stok yang dapat dilepas untuk penyelesaian akhir dan penyesuaian.
4. Pemrosesan modular: Untuk cincin berdiameter sangat besar atau ekstra panjang, pertimbangkan pemrosesan bersegmen dan sambungan perakitan presisi untuk mengurangi risiko patah dan memudahkan inspeksi dan transportasi.
