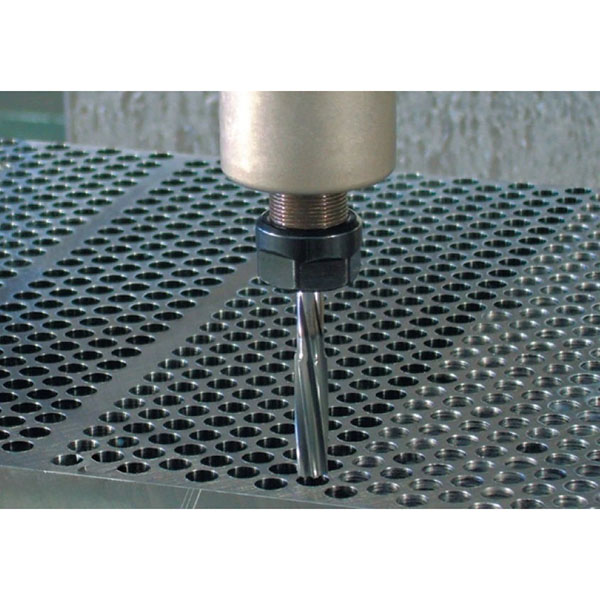

CNC reaming untuk finishing lubang presisi dan akurasi

Dibandingkan dengan mengandalkan pengeboran atau pengeboran lubang saja, pengeboran CNC secara konsisten menghasilkan variasi dimensi yang lebih kecil dan kualitas permukaan yang lebih baik. Metode ini sering digunakan untuk penyesuaian ukuran akhir pada fitur-fitur kritis seperti lubang bantalan, lubang penempatan, dan lubang pas.

Keunggulan utama CNC reaming:

1. Ketepatan geometris yang unggul: kebulatan, silindrisitas, dan koaksialitas lebih stabil, memungkinkan perakitan dan pasang yang presisi tinggi.
2. Proses yang stabil: geometri reamer khusus dan pengumpanan CNC memastikan beban pemotongan yang stabil, mengurangi risiko robekan dinding dan bekas getaran.
3. Efisiensi biaya yang tinggi: dibandingkan dengan pengeboran halus, pengeboran CNC umumnya menawarkan kinerja biaya dan waktu siklus yang lebih baik dalam produksi batch kecil hingga besar.

Bahan dan jenis lubang yang cocok untuk reaming CNC:

1. Logam: baja karbon, baja paduan, baja tahan karat, paduan aluminium, paduan tembaga, paduan titanium, dll.
2. Non-logam: plastik teknik (misalnya POM, PA, PEEK) dan komposit; bahan dan geometri alat harus disesuaikan sesuai kebutuhan.
3. Jenis lubang: lubang melalui dan lubang buta; dapat digunakan untuk menyelesaikan bagian tertentu dari lubang bertingkat. Pemesinan lubang buta memerlukan ruang evakuasi serpihan dan pengendalian over-cut bagian bawah.
4. Persyaratan pra-pemrosesan: lubang yang telah dibor/dibore sebelumnya yang memenuhi syarat diperlukan sebelum pengeboran, dengan alokasi bahan yang sesuai dan posisi lubang yang baik serta ketegakan.

Peralatan:

1. Mesin: pusat pemesinan CNC vertikal/horizontal yang kaku atau mesin bor presisi. Pergeseran aksial spindel dan stabilitas termal harus dikendalikan.
2. Penahan alat dan penjepitan: penahan collet presisi tinggi/penahan pemanas untuk mengurangi runout radial; gunakan bantalan panduan jika diperlukan untuk meningkatkan akurasi panduan awal.
3. Pendinginan dan pelumasan: pendingin eksternal, pendingin internal, atau MQL dapat digunakan. Untuk bahan yang sulit diolah, pendingin internal bertekanan tinggi dan minyak pemotongan bertekanan ekstrem direkomendasikan.

Jenis alat:

1. Reamer padat: HSS, HSS kobalt (HSS-Co), dan karbida.
2. Reamer yang dapat disesuaikan: untuk penyesuaian ukuran halus, cocok untuk berbagai ukuran dalam jumlah kecil.
3. Pelapis: TiN, TiAlN, AlCrN, DLC, dll., untuk meningkatkan ketahanan aus dan mengurangi adhesi.
4. Panduan dan pembulatan: sudut rake yang tepat, sudut relief, dan panjang landasan panduan meningkatkan stabilitas dan kualitas permukaan.

Pemilihan parameter pemotongan:

1. Kecepatan (n): pilih kecepatan spindel rendah hingga sedang berdasarkan bahan dan alat potong untuk menghindari getaran dan pembakaran.
2. Feed (f): gunakan feed kecil dan stabil untuk memastikan kualitas permukaan dan akurasi ukuran. Pemotongan reamer umumnya menggunakan feed aksial konstan; pemotongan terputus dilarang.
3. Cairan pemotongan: jaga pasokan yang terus-menerus dan memadai untuk pendinginan dan pelumasan.

Referensi alur proses:

1. Persiapan lubang yang telah diolah sebelumnya: bor atau bor ulang untuk meninggalkan sisa bahan yang direncanakan, memastikan posisi lubang dan ketegakan. Hapus sisa potongan dan serpihan.
2. Pengaturan dan verifikasi alat: ukur diameter dan runout reamer yang sebenarnya; konfirmasikan koordinat program dan datum fixture.
3. Pemotongan dan penarikan: berikan umpan secara terus-menerus hingga kedalaman target; jaga spindel tetap berputar selama penarikan untuk menghindari goresan pada dinding lubang.
4. Pembersihan dan inspeksi: hilangkan sisa potongan dan serpihan. Gunakan alat ukur plug, alat ukur udara, atau CMM untuk memeriksa dimensi dan geometri.
5. Optimasi proses: sesuaikan kecepatan pemotongan, pendinginan, dan kompensasi alat berdasarkan hasil inspeksi; tetapkan SPC dan strategi kompensasi dalam produksi massal.

Skenario aplikasi untuk reaming CNC:

1. Lubang pas presisi: misalnya, lubang dudukan bantalan, lubang pin, lubang pin penanda, dan lubang pas geser.
2. Lubang sistem hidraulik dan pneumatik: memerlukan kehalusan permukaan rendah dan kebulatan yang baik untuk mengurangi kebocoran dan keausan.
3. Bagian medis dan dirgantara: susunan lubang kecil dengan persyaratan dimensi dan permukaan yang ketat.
4. Jig dan fixture: memastikan akurasi dan konsistensi penjepitan yang dapat diulang.

Perbedaan antara CNC reaming, pengeboran, dan pengeboran:

1. Bor: metode pembuatan lubang dengan efisiensi tinggi tetapi kualitas dimensi dan permukaan terbatas.
2. Bor: menggunakan alat bor untuk memperbaiki posisi dan ukuran lubang; sangat fleksibel, cocok untuk lubang besar dan koreksi kesalahan geometris.
3. Reaming: berfokus pada penyesuaian ukuran akhir dan penyelesaian permukaan, secara konsisten mencapai akurasi dimensi dan kualitas permukaan yang tinggi; sering digunakan bersamaan dengan dua metode sebelumnya.
