Cetakan cor kotak inti kotak dingin

Cetakan inti kotak dingin dengan presisi tinggi

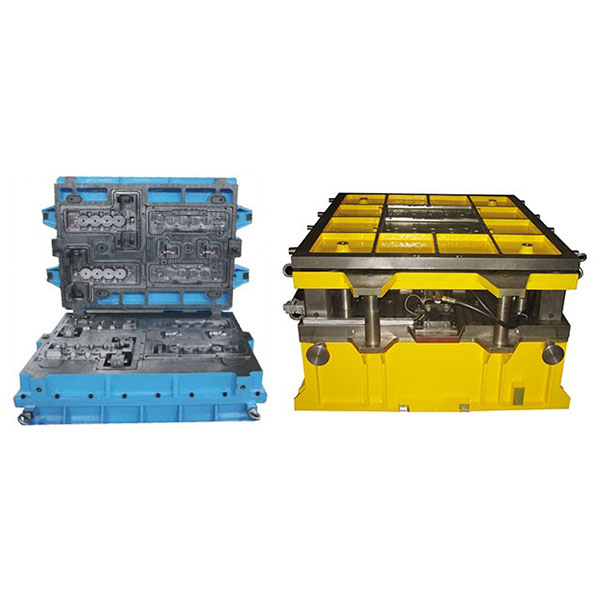

Cetakan cor kotak inti cold-box adalah cetakan khusus untuk memproduksi inti pasir dengan presisi tinggi, yang secara luas digunakan untuk pembentukan rongga internal dan pembuatan struktur rongga pada coran kompleks.

Deskripsi

Cetakan ini menggunakan proses cold-box: dengan menyuntikkan pasir yang telah dicampur ke dalam cetakan dan mengeraskan dengan gas atau katalis, cetakan ini dapat menghasilkan inti pasir dengan dimensi stabil, permukaan halus, dan akurasi geometris tinggi, memenuhi persyaratan konsistensi dan interoperabilitas untuk produksi massal.

Fitur utama dan keunggulan:

  1. presisi tinggi: akurasi pemesinan cetakan dan pengendalian proses memastikan konsistensi dimensi dan akurasi perakitan inti pasir, mengurangi pengerjaan ulang pengecoran dan pemesinan selanjutnya.
  2. Efisiensi produksi tinggi: Proses cold-box mengeras dengan cepat, cocok untuk produksi berkelanjutan dalam batch menengah hingga besar, menghemat waktu siklus dan menurunkan biaya per unit.
  3. Cocok untuk struktur kompleks: mendukung pembentukan inti pasir dinding tipis, rongga dalam, saluran kompleks, dan multi-rongga, memenuhi persyaratan desain rongga internal coran kompleks.
  4. Kualitas permukaan yang baik: inti pasir yang terbentuk memiliki permukaan halus, yang meningkatkan kualitas permukaan internal dan kontrol dimensi coran serta mengurangi pekerjaan pembersihan setelah pengecoran.
  5. Kekuatan pengulangan yang tinggi: struktur cetakan yang stabil dan bahan dengan umur pakai panjang memastikan konsistensi produk selama produksi berulang dalam jangka panjang.
  6. mudah diganti dan diperbaiki: desain modular memudahkan penggantian sebagian dan perbaikan, mengurangi waktu henti.

Bahan cetakan dan proses manufaktur:

Cetakan cor kotak inti dingin umumnya menggunakan paduan aluminium berkualitas tinggi, plastik teknik, atau baja karbon rendah untuk memproduksi rongga cetakan, dengan pemilihan bahan berdasarkan volume produksi dan persyaratan umur pakai; area kritis dapat dilapisi nitrida atau diperkeras untuk meningkatkan ketahanan aus. Proses manufaktur meliputi desain 3D dan validasi CAE, pemesinan CNC (pemotongan, pengeboran, EDM, dll.), penyesuaian perakitan, dan kalibrasi produksi uji. Toleransi cetakan, celah pas, dan saluran ventilasi harus didesain dengan presisi untuk memastikan kualitas pembentukan.

Aplikasi tipikal:

Cetakan inti kotak dingin (cold-box core box casting mold) banyak digunakan dalam blok mesin mobil, rumah transmisi, badan pompa, badan katup, casing turbin, komponen hidraulik, serta pembentukan rongga internal pada coran kompleks untuk peralatan konstruksi besar dan peralatan pertambangan yang memerlukan inti pasir presisi tinggi.
