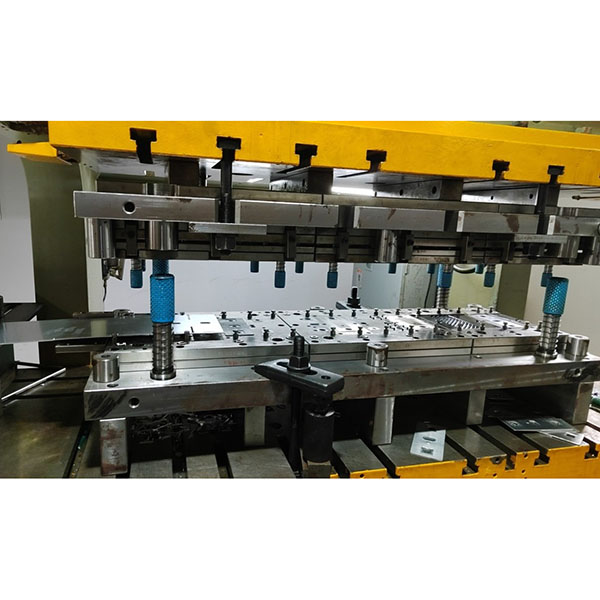

Desain cetakan stamping pelat penutup yang efisien untuk produksi massal

Cetakan stamping pelat penutup cocok untuk bagian-bagian lembaran tipis yang memerlukan akurasi dimensi tinggi dan penampilan yang baik, seperti penutup chassis elektronik, panel peralatan, penutup mobil kecil, dan panel kontrol.

Fitur utama cetakan stamping pelat penutup:

1. Produktivitas tinggi: mendukung desain cetakan multi-stasiun/progresif dengan pengumpanan berkelanjutan; cetakan satu pukulan atau multi-stasiun dapat memproduksi jumlah besar bagian berkualitas per hari.
2. Ketepatan tinggi: cetakan dirancang sesuai dengan gambar pelanggan dengan pengendalian ketat terhadap celah pemotongan dan kompensasi kelenturan lipatan; toleransi tipikal dapat mencapai ±0,1 mm (tergantung pada ukuran bagian dan proses).
3. Proses terintegrasi: dapat menggabungkan pemotongan, pengeboran, pembengkokan, pembentukan, embossing, pemotongan tepi, dan operasi lain untuk mengurangi pemrosesan sekunder.
4. Pelindungan permukaan: permukaan cetakan dapat dilapisi nitrida, karbonitrida, PVD, atau digiling permukaan untuk memperpanjang umur pakai dan mengurangi goresan.
5. Kompatibilitas material yang luas: cocok untuk material lembaran tipis umum seperti baja rol dingin, baja galvanis, baja tahan karat (SUS304/SUS301, dll.), dan paduan aluminium.

Jenis cetakan dan skenario yang direkomendasikan:

1. Cetakan tunggal/ganda: pemotongan dan pengeboran dilakukan secara bersamaan, cocok untuk pelat penutup dengan struktur sederhana dan ukuran batch kecil hingga menengah.
2. Cetakan progresif/multi-stasiun: pembentukan berurutan di beberapa stasiun dengan pengumpanan otomatis, cocok untuk produksi massal dengan tenaga kerja minimal.
3. Cetakan transfer: digunakan untuk proses kompleks atau bagian besar, cocok untuk operasi multi-proses, pembentukan dalam presisi tinggi, atau bahan berkuat tinggi.
4. cetakan penarikan dalam: digunakan saat penutup memiliki cekungan yang jelas atau memerlukan pembentukan dalam, biasanya dikombinasikan dengan proses penarikan dalam hidraulik atau khusus.

Rekomendasi bahan dan perlakuan panas:

1. bahan baja cetakan umum: SKD11, H13, S45C (pilihan bahan bervariasi tergantung komponen cetakan).
2. Rongga kritis dan pukulan direkomendasikan untuk dikeraskan dan dikeraskan kembali atau dilapisi nitrida permukaan; lapisan PVD dapat diaplikasikan jika diperlukan untuk mencegah lengket dan memperpanjang umur pakai.
3. Komponen panduan dan bagian penahan material dapat menggunakan paduan tahan aus dengan perlakuan permukaan untuk memperpanjang umur pakai dan stabilitas.

Poin kunci desain dan pengendalian proses:

1. Jarak potong: dirancang sesuai ketebalan lembaran dan kekerasan material (biasanya 5%–15% dari ketebalan lembaran) untuk memastikan kualitas bagian dan mengurangi tepian tajam.
2. kompensasi rebound pegas saat pembengkokan: mengkompensasi rebound berdasarkan sifat material dan radius pembengkokan untuk memastikan akurasi sudut.
3. Distribusi gaya penahan blank dan gaya tarik: Desain gaya penahan blank secara rasional untuk mencegah kerutan dan retakan.
4. Penghapusan dan pengeluaran sisa: Pertimbangkan desain penghapusan dan pengeluaran sisa untuk lubang dan bagian kecil untuk menghindari penyumbatan.
5. pelumasan dan pendinginan: untuk baja tahan karat atau bahan yang sulit dibentuk, gunakan pelumas yang sesuai dan kendalikan kecepatan press untuk mengurangi goresan dan lengket.

Contoh aplikasi umum:

1. penutup belakang perangkat elektronik, panel bodi laptop atau router.
2. panel kontrol peralatan dan pelat penutup dekoratif.
3. Pelat penutup kecil otomotif, trim dekoratif, dan komponen interior.
4. pintu kotak kontrol industri, pelat penyangga filter, dll.
