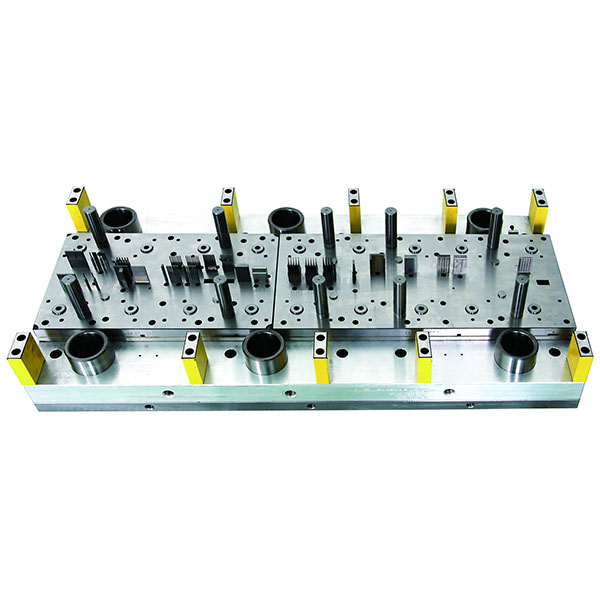

Cetakan press berkecepatan tinggi untuk produksi massal yang presisi

Cetakan press berkecepatan tinggi dirancang dengan optimal dalam hal kekakuan struktural, ketahanan aus, pelumasan, dan desain pembuangan serpihan untuk memastikan akurasi dimensi, kualitas permukaan, dan umur pakai yang panjang dalam kondisi pencetakan berkecepatan tinggi. Cetakan ini umumnya digunakan untuk produksi kotak elektronik, panel peralatan, bagian-bagian otomotif kecil, dan komponen-komponen volume tinggi lainnya.

Fitur utama cetakan press berkecepatan tinggi:

1. Produksi berkecepatan tinggi: cetakan dirancang bersamaan dengan sistem pengumpanan dan mesin cetak untuk menyesuaikan dengan siklus cetak berkecepatan tinggi, menghasilkan output tinggi per unit waktu dan cocok untuk lini produksi otomatis.
2. presisi dan stabilitas tinggi: panduan presisi, kesesuaian, dan kompensasi springback memastikan konsistensi dimensi kritis seperti pemotongan, pengeboran, dan pembengkokan.
3. Ketahanan aus dan daya tahan: komponen kunci menggunakan baja cetakan tahan aus tinggi dengan perlakuan panas dan perlakuan permukaan (seperti nitriding atau lapisan PVD) untuk mengurangi aus dan lengket, meningkatkan umur cetakan.
4. Pelumasan dan pembuangan serpihan yang dioptimalkan: metode dan saluran pelumasan dioptimalkan untuk kondisi kecepatan tinggi; struktur cetakan juga memudahkan pembuangan dan pengeluaran serpihan untuk mengurangi penyumbatan dan penghentian mendadak.
5. Kompatibilitas otomatisasi: kompatibel dengan cetakan kontinu/progresif, cetakan transfer, atau integrasi dengan sistem pengumpanan dan penanganan otomatis untuk meminimalkan intervensi manual.

Jenis cetakan yang dapat digunakan untuk cetakan press kecepatan tinggi:

1. Cetakan progresif/multi-stasiun: cocok untuk persyaratan output dan kecepatan siklus yang sangat tinggi, memungkinkan strip dibentuk secara berurutan di beberapa stasiun.
2. Cetakan transfer: cocok untuk pembentukan kompleks atau operasi multi-sumbu dan dapat dipasangkan dengan peralatan pengumpanan khusus.
3. Cetakan komposit: melakukan beberapa operasi dalam satu stroke, cocok untuk struktur bagian yang lebih sederhana yang memerlukan efisiensi tinggi.
4. Cetakan tarik dalam: digunakan pada garis produksi berkecepatan tinggi yang memerlukan operasi tarik dalam yang cepat dan stabil, sering dikombinasikan dengan proses kontrol hidraulik atau servo khusus.

rekomendasi bahan dan perlakuan panas:

1. baja cetakan umum: SKD11, H13, S45C, dll., dengan pemilihan bahan dan perlakuan panas sesuai fungsi bagian.
2. penguatan permukaan: nitriding, carbo-nitriding, atau lapisan PVD direkomendasikan untuk pukulan, rongga, dan komponen panduan kritis untuk meningkatkan ketahanan terhadap lengket dan keausan.
3. pertimbangkan kompatibilitas pelumasan: perlakuan permukaan harus kompatibel dengan pelumas yang digunakan dalam produksi untuk menghindari pelepasan lapisan atau kegagalan pelumas.

Poin-poin kunci dalam desain dan pengendalian proses:

1. celah dan pengolahan tepi: pada kondisi kecepatan tinggi, kendalikan secara presisi celah pemotongan dan penghalusan tepi untuk memastikan kualitas bagian dan mengurangi fluktuasi gaya pemotongan.
2. kompensasi springback dan kekakuan: rancang kompensasi springback berdasarkan sifat material dan radius pembengkokan untuk meningkatkan akurasi sudut dan pas; pastikan kekakuan yang cukup pada blok cetakan dan panduan untuk mengurangi getaran.
3. Kekuatan penahan blank dan pengendalian getaran: Desain kekuatan penahan blank dan perangkat peredam getaran secara rasional untuk menghindari gelombang, kerutan, atau retak lokal pada kecepatan tinggi; gunakan perangkat peredam getaran atau stabilisator jika diperlukan.
4. Pengangkatan, pengeluaran, dan pendinginan serpihan: pengangkatan dan pengeluaran serpihan yang efisien sangat kritis pada kecepatan siklus tinggi, dan langkah-langkah pengendalian kenaikan suhu diperlukan untuk menjaga stabilitas dimensi.
5. Keamanan dan pemantauan: disarankan untuk mengintegrasikan pemantauan gaya cetakan, inspeksi online, atau deteksi putus strip untuk memastikan stabilitas peralatan dan proses.
