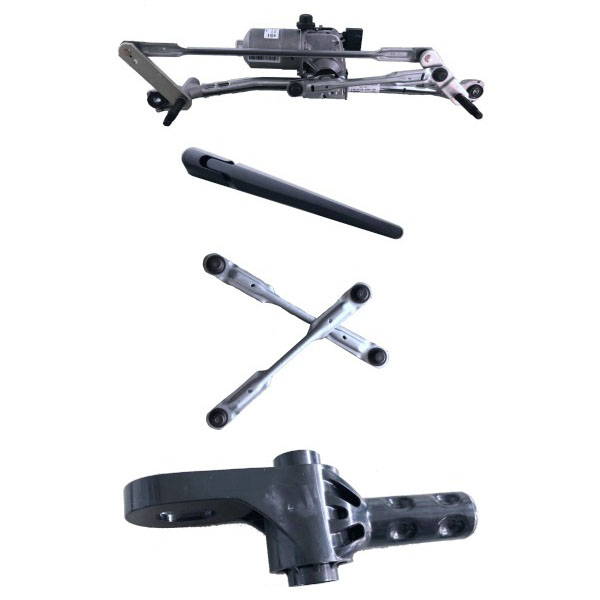

Insert injeksi cetak untuk sistem wiper otomotif

Proses cetakan injeksi cocok untuk ujung sambungan wiper, bantalan engsel, rumah bantalan, klip pengikat, tutup ujung, pin logam, dan berbagai komponen fungsional yang terhubung dengan lengan wiper dan motor. Produk-produk ini menonjolkan ketahanan terhadap cuaca, ketahanan korosi, konsistensi dimensi, dan keandalan jangka panjang, memenuhi persyaratan kinerja dan ketahanan yang ketat dari industri otomotif.

Jenis bagian yang dapat diterapkan:

1. Insert paku dan selongsong logam: insert logam untuk pengikatan dan sambungan berdaya tahan tinggi (seperti bantalan tembaga, selongsong baja tahan karat, atau selongsong baja galvanis).
2. Bantalan dan selongsong: selongsong plastik bergesekan rendah dan tahan aus, serta bagian transisi.
3. Clip dan bagian pemasangan cepat: clip dan penahan pemasangan cepat untuk lengan wiper dan sambungan.
4. Penutup ujung sambungan dan penutup ujung: komponen ujung yang kedap air, tahan air, dan mempertahankan kekuatan struktural.
5. Perakitan overmolded sekunder: bagian overmolded TPE/TPU untuk penutup lunak yang meningkatkan penyegelan atau mengurangi kebisingan.
6. Komponen struktural komposit: komponen terintegrasi logam-plastik (insert-molding) dan bagian cetakan dua warna/dua tahap (2K, 2-shot).

Poin kunci cetakan dan desain:

1. Posisi dan penjepitan insert: Cetakan harus dilengkapi dengan lokasi penjepitan insert yang presisi dan fixture penempatan untuk memastikan posisi insert stabil dan toleransi terkendali selama setiap siklus cetakan.
2. Keseimbangan termal dan pendinginan: Optimalkan sirkuit pendinginan sesuai dengan konduktivitas termal insersi logam untuk mencegah overheating lokal atau pendinginan tidak merata yang dapat menyebabkan distorsi atau tegangan.
3. Strategi saluran dan overmolding: Pilih lokasi dan jenis saluran yang sesuai (saluran samping, saluran pin, atau saluran sub/saluran terowongan) untuk memastikan pengisian yang baik di antarmuka logam-plastik; gunakan sistem saluran panas jika diperlukan untuk mengurangi limbah.
4. Desain permukaan dan kontak: Desain fitur dorongan atau tonjolan pengunci pada permukaan kontak insersi-plastik untuk meningkatkan resistansi terhadap lepas.
5. Ventilasi dan keseimbangan aliran: Optimalkan saluran ventilasi dan jalur aliran untuk menghindari terjebaknya gas, pembakaran, atau aliran pendek.
6. Kemudahan pemeliharaan: Desain cetakan harus mempertimbangkan kemudahan penggantian insert, pemeliharaan cetakan, dan penggantian inti.

Proses cetakan injeksi dan aliran produksi:

1. Pemuatan awal insert: Gunakan peralatan pengumpanan dan penempatan otomatis untuk menempatkan insert logam atau prefabrikasi ke dalam cetakan dengan akurat; untuk produksi sampel kecil, penempatan manual insert dimungkinkan tetapi harus memastikan posisi yang konsisten.
2. Cetakan insersi (IMI): Injeksi plastik cair ke dalam cetakan dengan insersi yang terpasang untuk membentuk struktur terintegrasi; kendalikan dengan ketat kecepatan injeksi, pengisian/penahanan, dan waktu penahanan untuk mengurangi tegangan dan memastikan pengisian dan kekuatan ikatan.
3. Cetakan berlapis dan pelapisan sekunder: Untuk bagian yang dicetak berlapis TPE/TPU, gunakan cetakan sekunder atau injeksi 2K untuk mencapai kombinasi lunak-keras.
4. Perlakuan panas dan pendinginan: Kendalikan waktu pendinginan dan proses tempering sesuai karakteristik material untuk mengurangi tegangan internal dan deformasi.
5. Pengolahan pasca dan operasi sekunder: Termasuk penghilangan tepian, pembersihan ultrasonik, pembengkokan panas, pengecatan, pelapisan, atau perawatan pra-perakitan (seperti aplikasi lem atau pengencangan).
