Cetakan cetakan cetakan

Cetakan injeksi untuk bagian logam tahan lama yang dilapisi plastik

Cetakan cetakan injeksi digunakan untuk membentuk secara terintegrasi insersi logam atau bahan prafabrikasi lainnya dengan plastik selama proses cetakan injeksi, dan secara luas diterapkan pada komponen struktural yang memerlukan koneksi yang diperkuat, penempatan yang presisi, atau fungsi panduan.

Deskripsi

Cetakan injeksi memungkinkan penempatan yang presisi dan pengikatan yang andal untuk insert, serta pelapisan plastik yang unggul pada permukaan logam. Cetakan ini memenuhi persyaratan kekuatan, ketahanan korosi, dan produksi massal untuk industri otomotif, peralatan rumah tangga, elektronik, perkakas, dan industri lainnya.

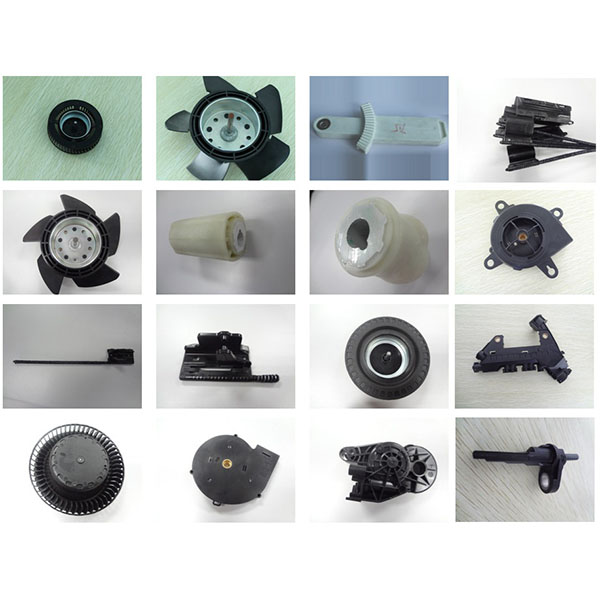

Jenis bagian yang dapat diterapkan:

  1. Insert berulir, selongsong logam, dan insert yang direkatkan: digunakan untuk menyediakan sambungan berulir yang andal atau titik pengikatan berdaya tahan tinggi.
  2. Bantalan dan rumah bantalan: bagian yang dilapisi plastik atau berbadan plastik yang menawarkan gesekan rendah dan ketahanan aus saat digabungkan dengan komponen logam.
  3. Clip dan bagian quick-fit: bagian satu potong atau komposit yang dirancang untuk perakitan cepat dan penempatan yang andal.
  4. Penutup ujung, penutup, dan segel: komponen ujung yang menyeimbangkan persyaratan penyegelan, kedap air, dan kekuatan struktural.
  5. Komponen struktural komposit: komponen terintegrasi logam-plastik (insert-molding) dan bagian yang dicetak dua warna/dua tahap (2K, 2-shot).

Bahan umum dan karakteristik:

  1. Substrat plastik: PA6, PA66, POM, PBT, PC, ABS, dll., yang menyeimbangkan kekuatan, ketahanan aus, dan stabilitas dimensi.
  2. Bahan elastomer: TPE dan TPU untuk pencetakan ulang lunak, penyegelan, atau pengurangan getaran/suara.
  3. Insert logam: baja tahan karat, kuningan, baja galvanis, atau paduan aluminium yang menyediakan ulir, penguatan, dan fungsi panduan.
  4. Modifikasi fungsional: pengisian kaca, tahan api, tahan korosi, stabilisasi UV, atau aditif gesekan rendah yang disesuaikan sesuai kebutuhan.

Alur proses pemesinan dan injeksi:

  1. Pemuatan dan pengumpanan insersi: mendukung pengumpanan otomatis dan penempatan berbasis penglihatan; penempatan insersi manual dapat digunakan untuk produksi sampel kecil tetapi harus memastikan konsistensi.
  2. Cetakan insersi (IMI): menyuntikkan plastik cair ke dalam cetakan dengan insersi yang terpasang, mengontrol kecepatan injeksi, pemadatan, dan waktu tahan secara ketat untuk memastikan kekuatan ikatan dan tegangan sisa rendah.
  3. Cetakan sekunder dan cetakan dua tahap (2K): gunakan cetakan sekunder atau injeksi dua tahap untuk bagian yang memerlukan kombinasi lunak-keras.
  4. Pendinginan dan perlakuan termal: mengontrol siklus pendinginan, annealing, dan tempering sesuai dengan sifat material untuk mengurangi distorsi dan tegangan internal.
  5. Pengolahan pasca-pencetakan dan perakitan: penghilangan tepian tajam, pembersihan, aplikasi lem, pemasangan insert berulir, dan perawatan permukaan seperti pengecatan atau pelapisan.

Keuntungan dan nilai aplikasi cetakan cetakan insersi:

  1. Meningkatkan keandalan perakitan: menyediakan titik koneksi yang kokoh langsung pada struktur dinding tipis atau kompleks, mengurangi langkah perakitan hilir.
  2. Mengurangi biaya total: produksi terintegrasi mengurangi jumlah komponen dan waktu perakitan, cocok untuk skala produksi.
  3. Meningkatkan ketahanan produk: desain material dan struktur yang tepat meningkatkan ketahanan korosi, kinerja kelelahan, dan adaptabilitas lingkungan.
  4. Mendukung kustomisasi: menyesuaikan bahan, jenis insert, dan perawatan permukaan secara fleksibel untuk memenuhi persyaratan fungsional.
