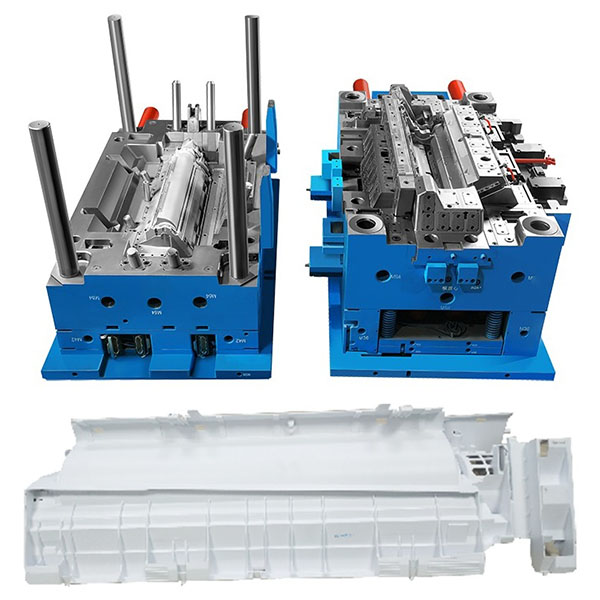

Solusi cetakan injeksi dasar unit AC presisi

Cetakan injeksi dasar pendingin udara menekankan stabilitas dimensi, presisi pas, dan konsistensi penampilan permukaan, mendukung produksi injeksi yang efisien untuk bagian struktural kompleks, dan secara luas digunakan dalam rantai pasokan pendingin udara rumah tangga, pendingin udara komersial, dan aksesori pendingin udara.

Aplikasi tipikal:

1. dasar unit luar ruangan dan braket pemasangan untuk unit residensial dan komersial.
2. Dasar unit dalam ruangan atau komponen pendukung internal.
3. Bagian struktural gabungan dengan lubang inlet, klip, dan posisi pemasangan baut.
4. Bagian struktural yang memerlukan pemasangan listrik atau pipa dan harus mampu menahan beban dan getaran tertentu.

Pertimbangan struktur dan desain cetakan:

1. Ruang cetakan dan skema penyesuaian: dapat menggunakan cetakan tunggal dengan susunan simetris kiri-kanan atau skema cetakan berpasangan, memilih jumlah ruang cetakan dan tata letak sesuai dengan volume produksi dan ukuran bagian.
2. Sistem saluran: skema saluran panas atau saluran dingin harus dipilih berdasarkan bahan dan kualitas permukaan; saluran pin katup dapat digunakan di area kritis untuk meningkatkan kualitas permukaan dan keseimbangan pengisian.
3. Desain sirkuit pendingin: Untuk memastikan penyusutan yang konsisten dan memperpendek waktu siklus, desain sirkuit pendingin yang setara dan optimalkan distribusi laju aliran.
4. Ketepatan pemesinan rongga: fokus pada pemesinan datum perakitan dan permukaan kontak, dan gunakan pemesinan cermin atau pemesinan halus jika diperlukan.
5. mekanisme pengeluaran dan penarikan inti: untuk bagian dengan rongga internal, sambungan kompleks, atau fitur pasca-pengolahan, rancang mekanisme pengeluaran, penarikan samping, atau slider secara rasional untuk memastikan pelepasan yang lancar dan melindungi struktur yang rapuh.
6. Pengendalian deformasi dan tegangan: kurangi konsentrasi tegangan dan risiko bengkok dengan menggunakan tulang rusuk, transisi ketebalan, dan perlakuan sudut bulat.

Bahan umum dan rekomendasi pemilihan bahan:

1. plastik teknik umum: PP, ABS, PC, ABS, PA, PPO, TPE, dll.
2. Pertimbangan pemilihan bahan: kekuatan mekanik, ketahanan cuaca, ketahanan UV, anti-penuaan, ketahanan suhu, dan biaya; untuk penggunaan di luar ruangan atau paparan jangka panjang, prioritaskan bahan yang tahan cuaca dan UV, serta validasi aditif.

Proses cetakan injeksi dan alur produksi:

1. Uji cetakan dan verifikasi parameter: Lakukan uji cetakan awal untuk memverifikasi pengisian, pemeliharaan, suhu cetakan, dan penyusutan, serta sesuaikan lokasi gerbang dan profil pemeliharaan.
2. penguncian proses: tetapkan kecepatan injeksi, penahanan, waktu pendinginan, dan strategi pengendalian suhu cetakan, serta buat dokumentasi proses yang memenuhi syarat.
3. Produksi massal dan pemantauan: pastikan konsistensi batch melalui SPC, inspeksi dimensi online, dan pemantauan penampilan; jika parameter kunci menyimpang, aktifkan alarm dan hentikan lini produksi untuk inspeksi.
4. inspeksi pasca-pengolahan dan pra-perakitan: penghilangan tepian tajam dan perakitan insersi atau sekrup, diikuti dengan inspeksi fungsional dan perakitan; lakukan perawatan permukaan atau pengecatan jika diperlukan.
