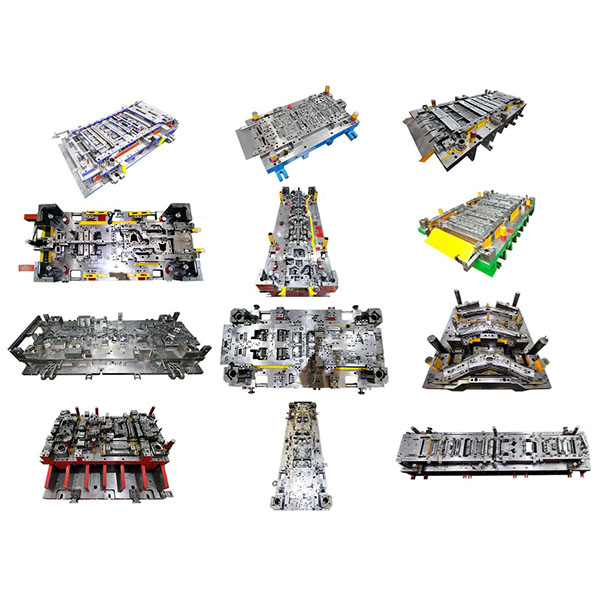

Cetakan stamping progresif untuk casing logam dan klip

Proses cetakan progresif cocok untuk produksi massal berkecepatan tinggi dan berkelanjutan, serta dapat secara efisien memproduksi bagian-bagian lembaran tipis yang kompleks dan memerlukan beberapa operasi pada satu set cetakan dan satu jalur pengumpanan. Cetakan progresif umumnya digunakan untuk memproduksi rumah kecil, bagian kontak, klip pegas, penutup pelindung elektronik, dan bagian-bagian lain yang memerlukan laju takt tinggi dan dimensi yang stabil.

Fitur utama cetakan progresif:

1. Kecepatan tinggi dan kapasitas besar: Pengumpanan gulungan kontinu dan operasi stasiun paralel memungkinkan waktu siklus yang sangat singkat dan output yang stabil, cocok untuk produksi volume menengah hingga besar.
2. Integrasi proses yang tinggi: Operasi multi-tahap dilakukan secara berurutan pada strip, mengurangi penanganan antar-operasi dan intervensi manual, meningkatkan hasil produksi dan menurunkan biaya tenaga kerja.
3. Konsistensi dan interoperabilitas yang baik: Desain cetakan yang presisi dan penempatan yang andal memastikan dimensi dan geometri bagian yang konsisten, memudahkan perakitan selanjutnya dan interoperabilitas.
4. Keuntungan biaya yang jelas: Biaya produksi per unit rendah dan pemanfaatan bahan yang tinggi; amortisasi selama siklus cetakan yang panjang lebih lanjut mengurangi biaya produksi per unit untuk produksi massal.
5. Struktur kompak: Dibandingkan dengan cetakan transfer, cetakan progresif umumnya lebih kompak dan memakan ruang lantai yang lebih sedikit, cocok untuk mesin cetak berkecepatan tinggi dan lini produksi otomatis.

Bagian dan skenario aplikasi cetakan progresif:

1. Bagian otomotif: konektor, penahan, klip, pelindung komponen elektronik, dll.
2. Elektronik dan peralatan listrik: strip kontak baterai, konektor terminal, rumah sensor, kotak kecil, dll.
3. Alat rumah tangga dan produk konsumen: bagian dekoratif, pengencang, komponen engsel pintu, braket panel, dll.
4. Perangkat keras dan bagian industri: flensa kecil, gasket, pelat sambungan, dan bagian lembaran tipis lainnya yang dibentuk di stasiun multi.
5. Skenario yang sesuai: lingkungan produksi berkelanjutan yang sensitif terhadap waktu siklus, konsistensi dimensi, dan biaya.

Rekomendasi bahan dan perawatan permukaan:

1. Bahan umum: baja rol dingin, baja tahan karat, tembaga dan paduan tembaga, paduan aluminium, dan logam lembaran lainnya yang dapat dibentuk dingin. Kualitas bahan dan ketebalan harus sesuai dengan desain cetakan, rasio gambar, dan proses stamping.
2. Perawatan permukaan: Pengolahan pasca-produksi seperti pelapisan elektro, pelapisan kimia, pengecatan, e-coating, dan anodisasi (untuk aluminium) dapat diterapkan; pilih perawatan sesuai dengan persyaratan ketahanan korosi, konduktivitas, dan penampilan.
3. Penyesuaian desain: Evaluasi kelayakan pembentukan bagian dan kompatibilitas dengan proses hilir sebelum memilih bahan dan perawatan permukaan untuk menghindari pengaruh terhadap kualitas stamping atau kinerja perakitan.

Poin penting dalam desain dan pembuatan cetakan:

1. Tata letak stasiun dan penataan strip: Atur stasiun untuk mengoptimalkan penggunaan bahan dan urutan operasi, kendalikan rasio penarikan dan geometri strip untuk mengurangi cacat.
2. Ketepatan penempatan dan panduan: Gunakan tiang panduan presisi, bantalan, dan fitur penempatan untuk memastikan penempatan sinkron dan ketepatan pemesinan di seluruh stasiun.
3. Desain tepi potong dan celah: Tetapkan celah pemotongan dan radius tepi potong yang sesuai berdasarkan bahan dan ketebalan untuk memperpanjang umur alat dan meningkatkan kualitas pemotongan.
4. Pelumasan dan penanganan limbah: Desain skema pelumasan yang efektif dan jalur limbah/pengeluaran untuk mencegah material menempel, tergores, dan macet, memastikan operasi terus menerus.
5. Uji coba dan penyetelan: Selama uji coba cetakan, lakukan verifikasi bagian pertama dan penyetelan siklus; sesuaikan urutan stasiun, mekanisme penyangga, dan pengangkatan strip sesuai kebutuhan untuk menstabilkan output.

Pengendalian proses dan jaminan kualitas:

1. Verifikasi produk pertama: Setelah uji coba, lakukan inspeksi dimensi, penampilan, dan fungsi produk pertama untuk mengonfirmasi parameter cetakan dan proses.
2. Pemantauan online: Terapkan pemantauan parameter stamping, penghitungan otomatis, dan inspeksi sampel dimensi kritis untuk mendeteksi anomali secara cepat dan mengurangi tingkat cacat.
3. Perawatan: Periksa secara rutin keausan tepi pemotongan, kesesuaian bantalan, dan status pelumasan; ganti bahan habis pakai sesuai rencana dan catat umur pakai cetakan.
4. Pelacakan: Buat catatan batch dan inspeksi untuk memudahkan pelacakan masalah dan perbaikan berkelanjutan.
