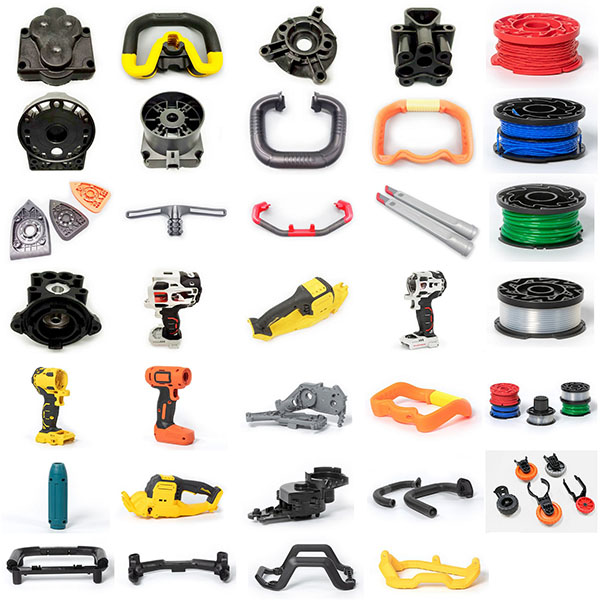

Komponen alat perkakas bertenaga yang dicetak injeksi dari termoplastik

Komponen alat perkakas listrik yang dibuat dengan proses injeksi termoplastik menggabungkan efisiensi cetakan yang tinggi, konsistensi pengolahan yang baik, dan kemampuan untuk mewujudkan struktur terintegrasi yang kompleks, memenuhi persyaratan ketat alat perkakas listrik dalam hal ketahanan, keamanan, isolasi listrik, dan produksi massal.

Aplikasi tipikal:

1. Casing dan pegangan: menampung modul internal dan menyediakan bentuk pegangan ergonomis, sambil mengakomodasi pendinginan panas dan kinerja anti-selip.
2. Penutup gearbox dan bagian struktural transmisi: struktur presisi yang digunakan untuk menahan torsi, menempatkan bantalan, dan berpasangan dengan komponen logam.
3. Bagian isolasi dan pemisahan: penyangga isolasi, saluran kabel, dan gasket isolasi untuk motor dan komponen listrik.
4. Sakelar dan perakitan kunci: komponen penggerak yang tahan terhadap penekanan berulang, memberikan sensasi sentuhan yang konsisten, dan memenuhi persyaratan tahan debu dan air.
5. Bagian panduan dan pengencang: klip, baut, tiang panduan, dan braket yang memastikan akurasi perakitan dan keandalan tahan getaran.
6. Struktur manajemen panas dan ventilasi: kisi ventilasi dan saluran udara yang bekerja sama dengan pendinginan internal untuk mengoptimalkan manajemen panas.
7. Komponen pelindung dan peredam: penutup, tutup pelindung, dan bantalan penyerap energi yang digunakan untuk melindungi alat dan pengguna.

Pertimbangan desain dan masalah teknik:

1. Kekuatan struktural dan pengendalian ketebalan dinding: mendistribusikan ketebalan dinding dan tulang secara wajar untuk menghindari konsentrasi tegangan dan distorsi.
2. Desain perakitan dan arah beban: desain klip, ulir, dan flensa harus mempertimbangkan urutan perakitan, arah beban, dan umur kelelahan.
3. Pengelolaan panas dan jalur ventilasi: sediakan saluran pendingin dan jalur konduksi panas pada alat berdaya tinggi, dan gunakan bahan konduktif panas atau antarmuka heatsink jika diperlukan.
4. Isolasi listrik dan jarak aman: rancang celah isolasi dan jarak creepage sesuai tingkat tegangan, dan sediakan ruang untuk grounding/perisai.
5. Ketahanan getaran dan benturan: pemilihan bahan dan desain struktural harus lulus uji getaran dan benturan untuk memastikan keandalan jangka panjang.
6. Pengolahan pasca dan permukaan sambungan: sediakan toleransi pemesinan untuk permukaan sambungan kritis atau gunakan insersi untuk memastikan toleransi perakitan dan umur panjang.

Proses cetakan injeksi dan alur produksi:

1. Persiapan bahan baku: campurkan masterbatch, serat penguat, bahan tahan api, dan aditif fungsional sesuai formulasi; lakukan pengeringan jika diperlukan.
2. Cetakan injeksi: atur suhu injeksi yang sesuai, profil pemanasan/pendinginan, dan waktu pendinginan; gunakan kontrol suhu cetakan dan mekanisme pengeluaran yang sesuai untuk meningkatkan konsistensi cetakan.
3. Perakitan inset dalam cetakan atau setelah cetakan: ketika inset berulir logam atau inset konduktif diperlukan, proses inset dalam cetakan atau inset termal dapat digunakan.
4. Pengolahan sekunder: pemotongan, pengeboran, penghilangan tepian tajam, atau proses pasca-pencetakan seperti pengelasan termal atau ultrasonik untuk memenuhi persyaratan perakitan.
5. Perawatan permukaan: pengecatan, pengamplasan, pembentukan permukaan cetakan bertekstur, atau pelapisan sentuhan lembut untuk meningkatkan rasa dan ketahanan.
6. Perakitan dan pengujian: setelah merakit komponen elektronik dan mekanik, lakukan pengujian fungsional, pengujian ketahanan, dan validasi keamanan.
