Apa saja klasifikasi cetakan stamping presisi?

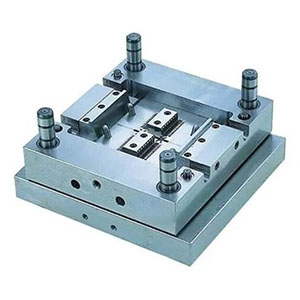

Cetakan stamping presisi juga dapat diklasifikasikan berdasarkan struktur atau aplikasi menjadi cetakan satu stasiun, cetakan progresif, cetakan komposit, cetakan transfer, dan cetakan pemotongan halus.

Pemilihan cetakan harus mempertimbangkan secara komprehensif geometri bagian, bahan, toleransi dimensi, volume produksi, kemampuan peralatan, dan biaya.

Klasifikasi cetakan stamping presisi:

1. Cetakan pemotongan (pemotongan/pemboran):
   • Fungsi: Menggunakan aksi pemotongan untuk memotong bahan lembaran atau memotong profil yang diperlukan.
   • Cetakan tipikal: cetakan pemotongan, cetakan pengeboran, cetakan pemotongan, cetakan pemotongan tepi, cetakan pemotongan akhir, cetakan pengeboran.
   • Aplikasi: pembuatan lubang, pemotongan, pemisahan limbah, dll.
2. Cetakan pembengkokan (pembentukan):
   • Fungsi: Membengkokkan lembaran datar sepanjang satu atau lebih garis untuk membentuk bagian berlekuk.
   • Cetakan umum: cetakan pembengkokan umum, cetakan pembengkokan cam, cetakan pembengkokan tepi (flanging), cetakan pembengkokan radius, cetakan pembengkokan sambungan, cetakan pembengkokan offset, dll.
   • Aplikasi: flensa kotak, flensa, braket, dan bagian-bagian lain yang dibengkokkan.
3. Cetakan penarikan dalam (draw):
   • Fungsi: Membentuk lembaran datar menjadi wadah berdasar, tanpa sambungan, atau bagian dengan rongga dalam melalui proses penarikan bertahap.
   • Cetakan tipikal: cetakan tarik satu atau multi-tahap, cetakan tarik dan potong, cetakan tarik ulang, dll.
   • Aplikasi: kaleng minyak, badan tangki, bagian berbentuk cangkir, dan komponen deep-drawn lainnya.
4. Cetakan pembentukan:
   • Fungsi: Mengubah bentuk lembaran logam melalui deformasi plastik lokal atau keseluruhan (metode non-pemotongan).
   • Cetakan tipikal: cetakan pembentukan tarik, cetakan pembentukan flensa, cetakan pembentukan leher, cetakan pembentukan bead, cetakan pembentukan gulungan, dll.
   • Aplikasi: penguatan tulang rusuk, flensa, pola dekoratif, dan pembentukan permukaan kompleks.
5. Cetakan stamping/pressing (ekstrusi, embossing, imprinting):
   • Fungsi: Menggunakan tekanan tinggi untuk membuat logam mengalir atau terkompresi ke bentuk yang diinginkan, atau untuk menonjolkan pola atau tanda pada permukaan.
   • Cetakan tipikal: pukulan ekstrusi, cetakan embossing, cetakan stamping/imprinting, cetakan ekstrusi ujung, dll.
   • Aplikasi: pembentukan bagian dinding tipis berdaya tahan tinggi, dekorasi permukaan, penandaan, dll.
6. Cetakan komposit dan progresif (urutan):
   • Fungsi: Melakukan beberapa operasi (pemotongan, pembengkokan, penarikan, pembentukan, dll.) secara berurutan dalam satu set cetakan atau pada satu mesin untuk meningkatkan efisiensi dan memastikan akurasi posisi.
   • Cetakan tipikal: cetakan komposit, cetakan progresif, cetakan transfer.
   • Aplikasi: produksi massal bagian presisi, seperti casing elektronik dan bagian konektor presisi.
